CANEO series

Pick-by-Light Taster mit IO-Link

Alle Varianten der vielseitigen CANEO series4x - unseres All-in-one Tasters - bestehen aus Status-, Signal- und 7-Segment-Anzeige sowie felxibler Nutzung mit oder ohne IO-Link. Sie sind wahlweise mit bedrucktem Symbol oder als Display mit 7-Segment-Anzeige erhältlich.

IO-Link Pick-by-Light Taster mit Abdeckring

CANEO series41

IO-Link Pick-by-Light Taster ohne Abdeckring

CANEO series40 Puck

Überzeugende Features

Mit der CANEO series4x können Sie alle Funktionen über IO-Link konfigurieren. Entscheiden Sie frei über die Tastempfindlichkeit und die Betätigungsart, wie lang der Pick-by-Light Taster mindestens betätigt werden muss und welche der 16 Millionen Leuchtfarben für Sie die passende ist.

Kombiniert Display und Schaltfläche

Das Display, das auch als kapazitive Schaltfläche dient, wird individuell angepasst und kann über unterschiedliche Funktionen verfügen

Anzeige von Zahlen und kurzen Texten auf dem Touch-Button

Mit dem 7-Segment-Display ist der Pick-by-Light Taster eine kompakte, leicht integrierbare Bedieneinheit und Anzeige für Zahlen oder Texte mit bis zu vier Ziffern/Buchstaben

Einfach in Ihre Systemarchitektur integrieren

Die Taster fügen sich nahtlos in vernetzte Industrie-4.0-Umgebungen, sind aber auch ohne IO-Link in traditionelle Systeme integrierbar

Robuste Technologie spart Zeit und Kosten für Wartung und Austausch

Die kapazitive Technologie ist robust, verschleißfrei und langlebig. Auf Berührung können mehr als 100 Mio. Schaltzyklen ausgelöst werden. Die Elektronik ist komplett vergossen (IP69K), sodass kein Staub und Schmutz ins Gehäuse dringen können

CANEO series41 mit Abdeckring

Frontansicht CANEO series41

Rückansicht CANEO series41

Technische Zeichnungen CANEO series41

alle Maße in mm

Frontansicht

Rückansicht

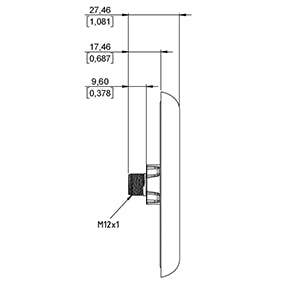

Seitenansicht

Bohrung

Technische Daten series41

Betriebsspannung

DC 12 - 24 V (8,4…28,8 V)

Laststrom max.

200 mA

Ausgang

PNP-NO, PNP-NC, NPN-NO, NPN-NC, Push-Pull

Kommunikationsschnittstelle

IO-Link Spezifikation V1.1

Steuerspannung

E1/E2 ein 80 % UV+ aus 0....20 % UV+

Ausgangsimpulsdauer

Einstellbar

Verpolungsschutz

Schutz aller Leitungen

Kurzschlussschutz

Kurzschluss- und überlastsicher

Spannungsabfall

Max. 2,5 V bei 200 mA Laststrom

Stromaufnahme bei 24 V

Max. 90 mA

Betriebstemperatur

-25°C…+50°C

Schutzart IP

Frontseite IP69K maximale Unebenheit der Montagefläche < 0,2 mm

Schutzart IK

IK08

Betätigungsart

Kapazitiv, Berührung

Betätigungskraft

Keine Betätigungskraft notwendig

Gehäusematerial (variantenabhängig)

PC transparent, PC eingefärbt / Glas, PC transparent, PC eingefärbt / PC transparent, PC eingefärbt, Aluminium schwarz eloxiert / PC transparent, PA schwarz

Technisches Datenblatt series41 Display

Technisches Datenblatt series41 Standard

CANEO series40 Puck ohne Abdeckring

Frontansicht CANEO series40 Puck

Rückansicht CANEO series40 Puck

Technische Zeichnungen CANEO series40 Puck

alle Maße in mm

Frontansicht

Seitenansicht

Bohrung

Technische Daten series40 Puck

Betriebsspannung

DC 12 - 24 V (8,4…31,2 V)

Laststrom

Max. 200 mA

Ausgang

Einstellbar PNP / NPN; NO / NC

Länge Ausgangsimpuls

Einstellbar

Verpolungsschutz

Schutz aller Leitungen

Kurzschlussschutz

Kurzschluss- und überlastsicher

Spannungsabfall

Max. 2,5 V bei 200 mA Laststrom

Stromaufnahme bei 24 V

Max. 90 mA

Betriebstemperatur

-25°C (-13°F)…+50°C (122°F)

Schutzart IP

Frontseite IP69K maximale Unebenheit der Montagefläche < 0,2 mm

Schutzart IK

IK08

Kommunikationsschnittstelle

IO-Link Spezifikation V1.1

Messprinzip

Kapazitiv

Betätigungsart

Berührung

Betätigungskraft

Keine Betätigungskraft notwendig

Maximale Höhenlage

3000 m über Normal Null

Relative Luftfeuchtigkeit

maximal 95%, nicht kondensierend

Technisches Datenblatt series40 Puck
