Pick-by-Light Controller

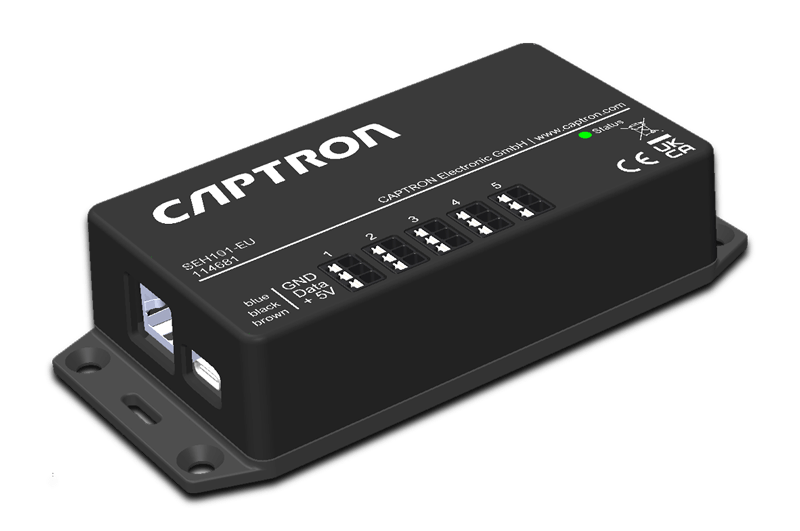

LEDhub
Die Variante SEH100 versorgt bis zu 5 smartLED Leisten mit Spannung und Daten.
Beim SEH200 können zusätzlich bis zu 5 Daisy-Chain-Taster angeschlossen werden.
SENSORhub
Versorgt bis zu 40 smartCAP Pick-by-Light Taster mit Daisy-Chain-Verbindung mit Spannung und Daten
LEDhub - Features
Skalierbar
Anschluss von bis zu 5 LED Leisten gleichzeitig
(beim SEH200 können zusätzlich bis zu 5 Daisy-Chain-Taster angeschlossen werden)
Wenig Verkabelung
Stromzufuhr wahlweise über Power over Ethernet oder USB-C
Standard Kommunikation
über Ethernet MQTT
SENSORhub - Features
STANDARD ANSCHLÜSSE
RS232 (D-SUB) oder TCP/IP
EFFIZIENTER DATENFLUSS
Reduzierte Datenkommunikation im Kundennetz durch aktives Polling
LEISTUNGSSTARK
Versorgt bis zu 40 Taster in Reihe mit Spannung und Daten
SKALIERBAR
Beliebig viele SENSORhubs können über eine individuelle IP-Adresse betrieben werden
Technische Zeichnungen LEDhub
Frontansicht SEH100
Frontansicht SEH200
Seitenansicht
Technische Daten LEDhub
Betriebsspannung USB
typisch 5 V
Betriebsspannung über Ethernet
typisch 48 V
Laststrom
0,13 A (Ethernet, LEDs leuchten nicht)
Maximaler Energieverbrauch
0,65 W (Ethernet, LEDs leuchten nicht)
Betriebstemperatur
-20 °C …+50 °C
Schutzart IP
IP10
Kommunikationsschnittstelle
Ethernet MQTT (TCP/IP)
Eingänge
USB-C, RJ45
Ausgänge SEH100
Anschluss von bis zu fünf smartLED (SLS-RGBX-_-D1-_)
Ausgänge SEH200
Anschluss von bis zu fünf smartLED (SLS-RGBX-_-D1-_) und bis zu 5 Daisy-Chain-Taster (SMC4X)
Technische Zeichnungen SENSORhub
Frontansicht
Seitenansicht
Seitenansicht
Technische Daten SENSORhub
Betriebsspannung
DC 24 V (22...26 V)
Latenzzeit
Ca. 1 ms
Verpolungsschutz
Schutz aller Leitungen
Kurzschlussschutz
Kurzschluss- und überlastsicher
Leistungsaufnahme
0,5 W
Betriebstemperatur
0...+50 °C
Lagertemperatur
-10...+60 °C
Schutzgrad IP
IP40
