SMC Serie

Rohr- und Profilmontage

SMC47

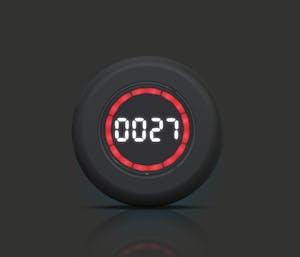

7-Segement-Anzeige

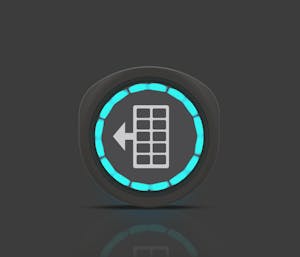

SMC46

Gedrucktes Symbol

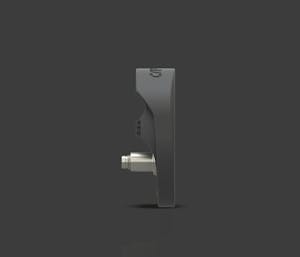

Seitenansicht

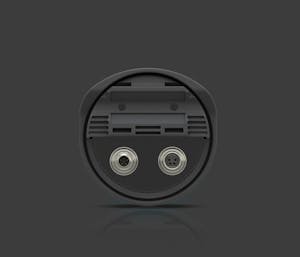

Rückansicht
SMC Serie

Flächenmontage

SMC47

7-Segement-Anzeige

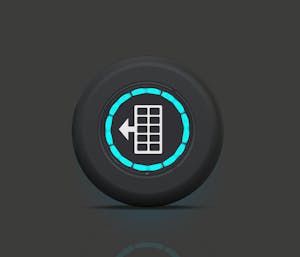

SMC46

Gedrucktes Symbol

Technische Zeichnung

Alle Maße in mm

Rohr- und Profilmontage

Frontansicht SMC47

Rohr- und Profilmontage

Frontansicht SMC46

Rohr- und Profilmontage

Rückansicht

Rohr- und Profilmontage

Seitenansicht

Flächenmontage

Frontansicht SMC47

Flächenmontage

Frontansicht SMC46

Flächenmontage

Rückansicht

Flächenmontage

Seitenansicht

Technische Daten

Technische Daten bei 24V DC und 20°C

Betriebsspannung
DC 24 V (16,8 ... 32 V)
Latenzzeit
Ca. 70 ms
LED Farben
RGB LED´s (7 Farben programmierbar)
Verpolungsschutz
Schutz aller Leitungen
Kurzschlussschutz
Kurzschluss- und Überlastungssicher
Leistungsaufnahme
0,5 W
Betriebstemperatur
-10 ...+50 °C
Lagertemperatur
-20°C...+60°C
Schutzgrad IP
Frontseite IP69K
Betätigungsart
Kapazitiv
Betätigungskraft
Keine Betätigungskraft notwendig
