CANEO series41

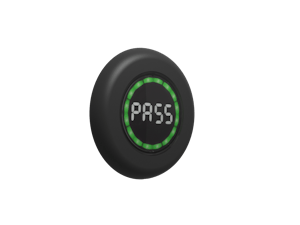

CANEO series41 Display

7-Segement-Anzeige

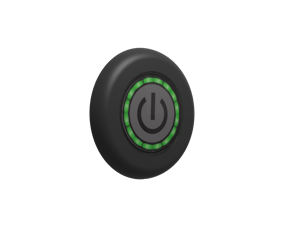

CANEO series41 Standard

Gedrucktes Symbol

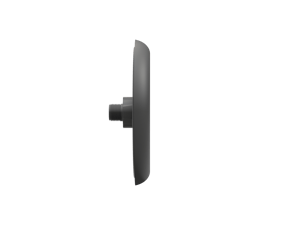

Seitanansicht

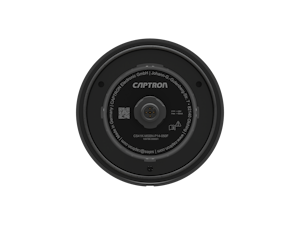

Rückansicht

Technische Zeichnung

Alle Maße in mm

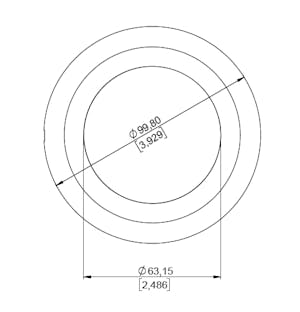

Frontansicht

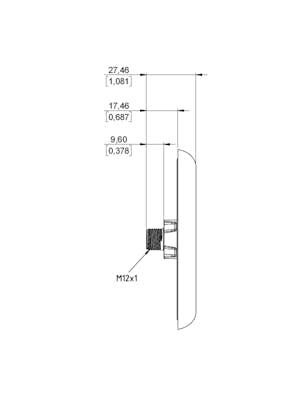

Seitenansicht

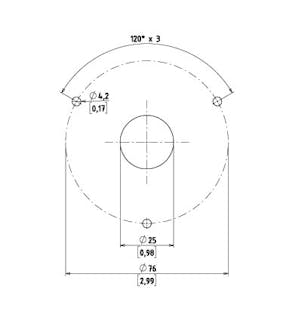

Bohrung

Technische Daten

Technische Daten bei 24V DC und 20°C

Betriebsspannung
DC 12 - 24 V (8,4…28,8 V)
Laststrom max.
200 mA
Ausgang
PNP-NO, PNP-NC, NPN-NO, NPN-NC, Push-Pull
Kommunikationsschnittstelle
IO-Link Spezifikation V1.1
Steuerspannung
E1/E2 ein 80 % UV+ aus 0....20 % UV+
Ausgangsimpulsdauer
Einstellbar
Verpolungsschutz
Schutz aller Leitungen
Kurzschlussschutz
Kurzschluss- und überlastsicher
Spannungsabfall
Max. 2,5 V bei 200 mA Laststrom
Stromaufnahme bei 24 V
Max. 90 mA
Betriebstemperatur
-25°C (-13°F)…+50°C (122°F)
Schutzart IP
Frontseite IP69K maximale Unebenheit der Montagefläche < 0,2 mm
Schutzart IK
IK08
Betätigungsart
Kapazitiv (Berührung)
Betätigungskraft
Keine Betätigungskraft notwendig
Normen
DIN EN 61010 / DIN EN 60947-5-1
Gehäusematerial (variantenabhängig)
PC transparent, PC eingefärbt / Glas, PC transparent, PC eingefärbt / PC transparent, PC eingefärbt, Aluminium schwarz eloxiert / PC transparent, PA schwarz
